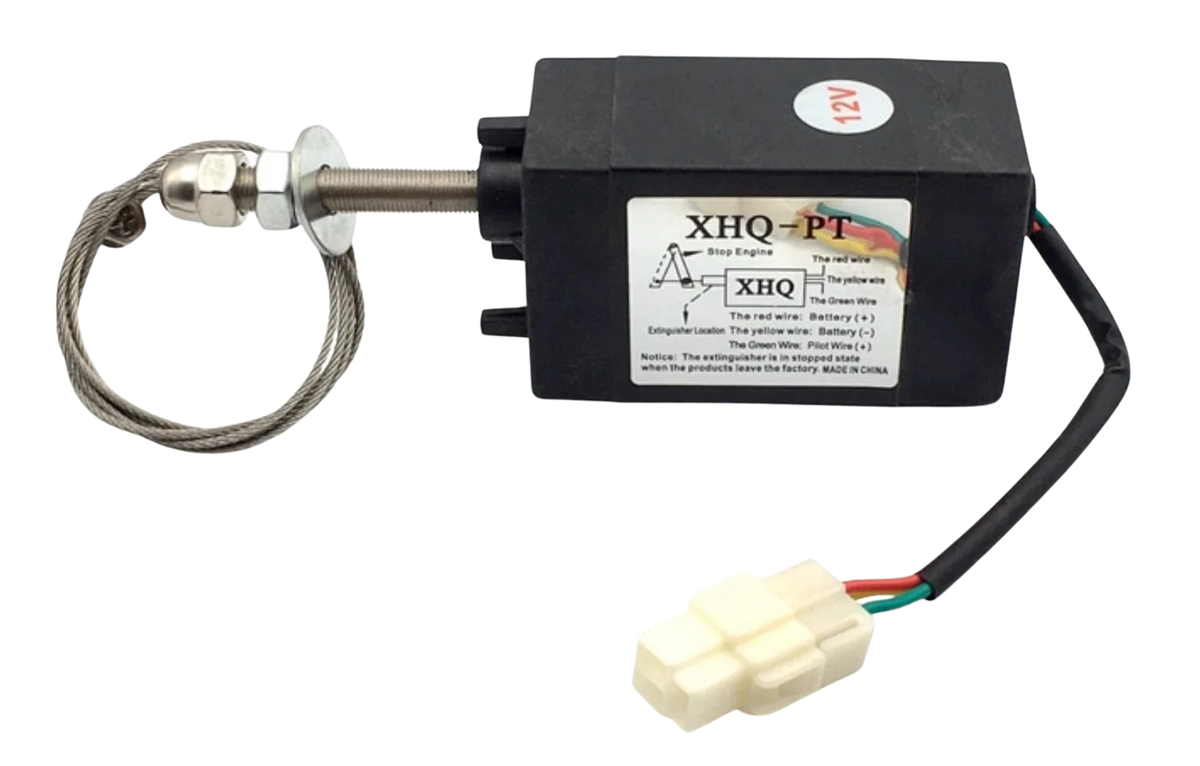

Abstellmotor 12V ETR mit selbsthemmendem Getriebe
Abstellmotor 12V ETR mit selbsthemmendem Getriebe
Verfügbarkeit für Abholungen konnte nicht geladen werden
Abstellmotor 12V ETR mit selbsthemmendem Getriebe
Hochwertige Alternative zu herkömmlichen Hubmagneten und Elektromagneten. Der Motor zieht über den 120 cm langen Seilzug den Abstellhebel der Einspritzpumpe und stellt so den Dieselmotor ab. Versorgung mit +12 V oder +24 V (je nach Version) über eine Sicherung direkt von der Batterie. Dank des selbsthemmenden Getriebes beträgt der Ruhestrom null. Maximale Stellkraft 15 kg, typisch 10 kg (100 N).
Einbauhinweis: So einbauen, dass der Motor abstellt, bevor der Einspritzpumpenhebel seinen Anschlag erreicht.
ETR (Energize to Run) — Steuerleitung auf Masse: der Motor zieht den Hebel, der Motor wird abgestellt. Steuerleitung auf +12 V (+24 V): der Hebel wird freigegeben. Wir empfehlen die ETR-Version, weil auch bei vollständigem Ausfall der Motorsteuerung oder Kabelbruch der Steuerleitung zuverlässig abgestellt wird – vorausgesetzt, die Stromversorgung liegt an.
Ergänzend: Magnetventil — unterbricht die Dieselzufuhr bei Stromausfall. Ein Magnetventil allein ist nicht empfehlenswert: die Einspritzpumpe läuft leer, das System muss erneut entlüftet werden oder der Neustart wird erschwert.
Motorsteuerung RTG3 — problemlos kombinierbar, da der Steuerstrom nur wenige mA beträgt.
Technische Daten
| Version | 12 V, ETR (Energize to Run) |
| Motorkörper | 101 × 43 × 62 mm |
| Hohlschraube | M10 × 50 Feingewinde |
| Montage | über M10 Hohlschraube |
| Drahtseil | 120 cm, inkl. M6 Fixierschraube |
| Hub | ca. 40 mm |
| Stellzeit | ca. 1,66 s pro Hub (40 mm) |
| Stellkraft | max. 15 kg, typisch 10 kg (100 N) |
| Gewicht | 385 g |
| Kabellänge | ca. 120 mm mit Steckverbinder |
| Anschluss | rot: Versorgung + · gelb: Masse · grün: Steuerleitung |
| Strom Schalteingang | 90 mA |
| Strom bei blockiertem Motor | ca. 3,9 A |
Strom und Stellzeit
| Last | Heben | Senken |
|---|---|---|
| 0 kg | 0,93 A / 1,93 s | 0,85 A / 2,00 s |
| 10 kg | 1,86 A / 2,56 s | 1,40 A / 1,83 s |
| 15 kg | 2,36 A / 3,53 s | 1,60 A / 2,10 s |
Stromverbrauch und Zeiten hängen stark von Schmierung der Spindel und Temperatur ab.
